Jaguar hurinaongelma

IMG_3144

Tämä japanilainen Fender Jaguar 2000-luvun puolivälistä tuli huoltoon hurisevien mikrofonien vuoksi.

IMG_3139

Ensisilmäyksellä kaikki näyttää hyvältä konepellin alla. Pleksin alapinta on alumiinia, kaikki kolot on maalattu grafiittimaalilla.

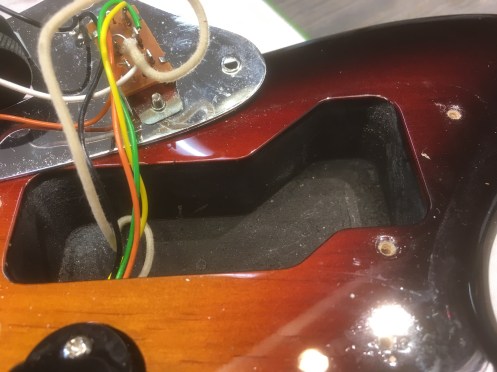

IMG_3140

Tarkemmin katsottaessa huomataan, että viimeinen vaihe suojauksessa on jäänyt tekemättä, eli grafiittimaalin ja alumiinilevyn yhdistäminen yhteiseen maahan, ts. potikoiden runkoon. Tällainen erillinen sähköä johtava alue mikrofonien lähellä ei vähennä häiriöitä, vaan päinvastoin lisää niitä!

IMG_3142

Ratkaisu on onneksi erittäin yksinkertainen: yhdistetään erilliset alueet toisiinsa  käyttämällä alumiiniteippiä jossa on sähköa johtava liima. Kun pleksit ruuvataan paikoilleen, ne yhdistyvät sähköisesti toisiinsa ja suojaava häkki toimii niinkuin sen pitääkin.



Mainokset

~ Kirjoittanut mrtapsa : 01.10.2017.
