CTS potentiometrit

IMG_3472

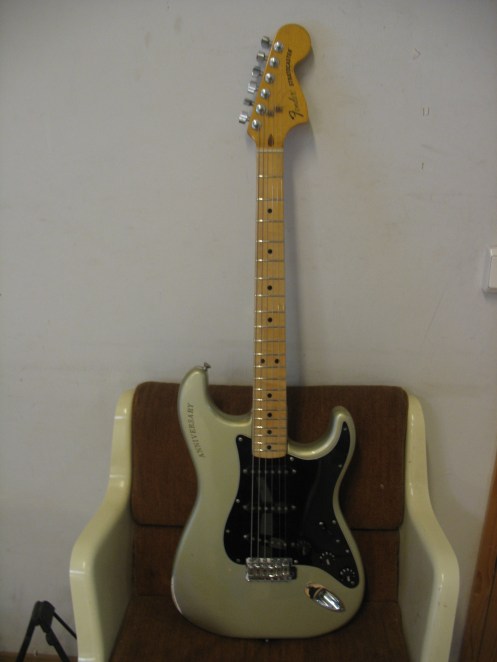

Tähän -79 Anniversary stratocasteriin vaihdettiin nauhat. Elektroniikan tarkistuksen yhteydessä kävi ilmi, että volumepotikassa oli ongelma.

IMG_3468

Potentiometri on toiselta nimeltään säätövastus. Kun säätövastuksen nuppia käännetään ääriasennosta toiseen, vastuksen arvo muuttuu nollasta siihen arvoon, mikä potikassa lukee, tässä tapauksessa 250 kOhm. Näin siis teoriassa. Fenderin käyttämät CTS-potikat ovat tunnettuja siitä, että toleranssit heittelevät, eli 250 voi ollakin vaikka 220. Myös toisessa päässä voi olla heittoa, eli nolla ei olekaan nolla. Tästä syystä nykyään onkin myynnissä myös ns. tarkistettuja CTS-potikoita, joissa arvot ovat ne mitä luvataankin, kalliinpaan hintaan tietysti.

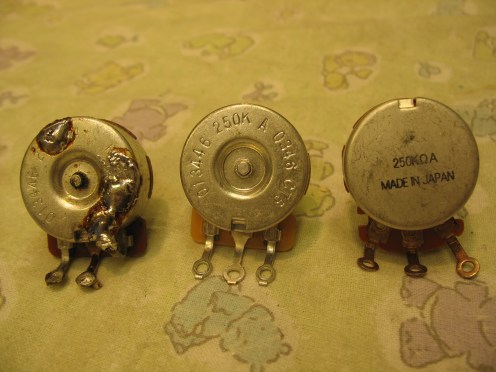

Kuvassa vasemmalla olevassa alkuperäispotikassa oli täysin auki käännettynä vastusta 50 ohmia. Kitaran signaalireitillä on siis ylimääräinen 50 ohmin vastus, joka ei todennäköisesti ainakaan tee hyvää soundille…

Tarkoituksena oli laittaa tilalle CTS:n valmistama Fenderin alkuperäisvaraosa, joka on kuvassa keskellä. Tarkistusmittauksessa kävi ilmi, että siinä vastus oli täysin auki säädettynä 70 ohmia, eli vielä huonompi!  CTS lensi kaaressa roskiin ja kitaraan asennettiin oikealla oleva japanilainen potikka, jotka yleensä ”pitävät minkä lupaavat”, eli säätävät vastusta nollasta 250 kOhmiin.

Mainokset

~ Kirjoittanut mrtapsa : 17.01.2016.
