GIBSON L5S

Vuonna 1973 Gibsonilta tuli uusi kitaramalli, L5S. Se oli Gibsonin sähkökitaramalliston lippulaiva, hinnaltaan 910 dollaria, kun esimerkiksi Les Paul Customin sai 660 dollarilla. Ensimmäisen vuoden malleissa kaytettiin matalaimpedanssi-mikrofoneja, seuraavana vuonna siirryttiin käyttämään normaaleita humbuckereita.

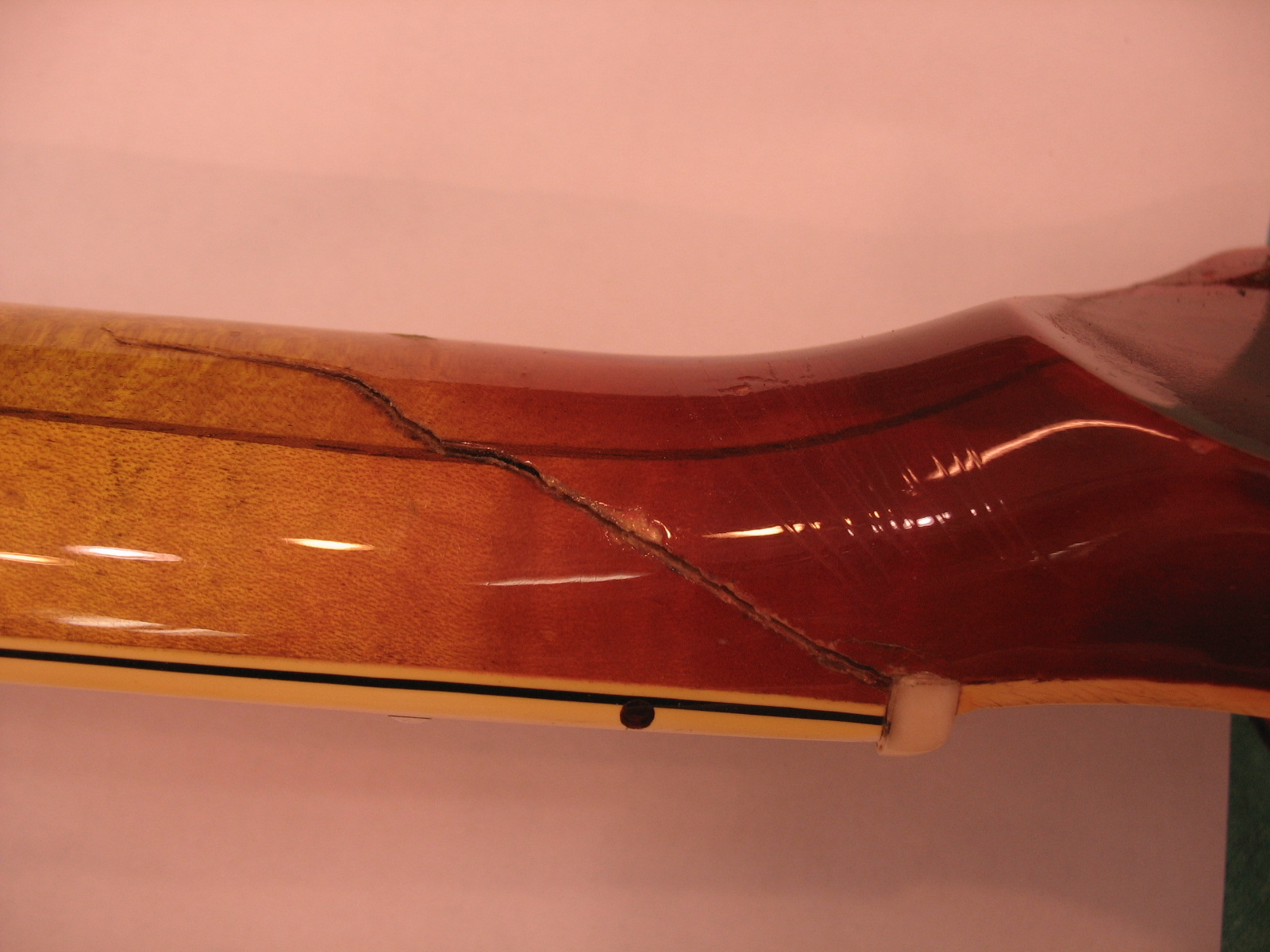

Tämä kyseinen yksilö on tuolta ensimmäiseltä valmistusvuodelta. Kitaran kaula oli jossain vaiheessa murtunut ja sitä oli liimattu huonolla menestyksellä.

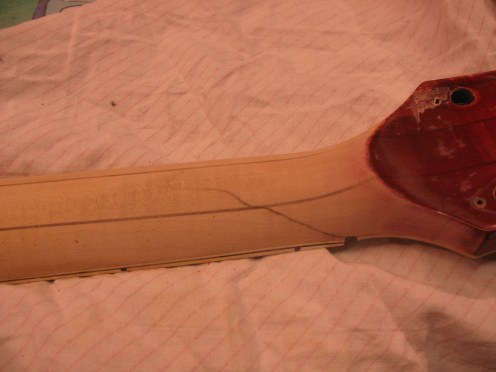

Aluksi sauma liimattiin uudestaan kunnolla, sen jälkeen kaula hiottiin puhtaaksi.

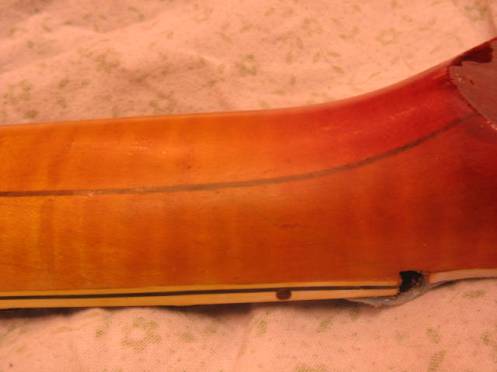

Kaula sävytettynä. Liimasauma näkyy edelleen selvästi.

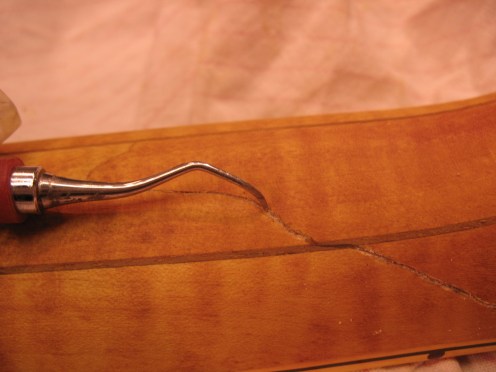

Kaikki vanhat liimat raaputetetaan pois.

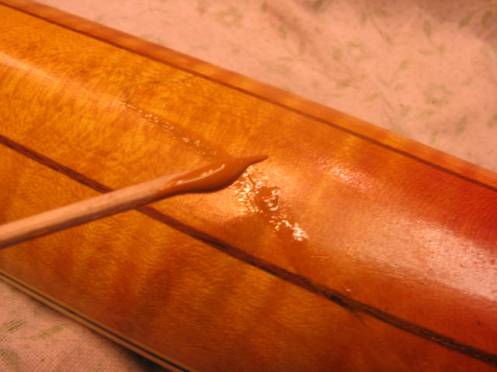

Sauma täytetään puunvärisellä epoksilla.

Sauma viimeistellään huomaamattomaksi öljyväreillä.

Kaula sävytetään kirsikanpunaisella ja lakataan nitroselluloosalakalla.

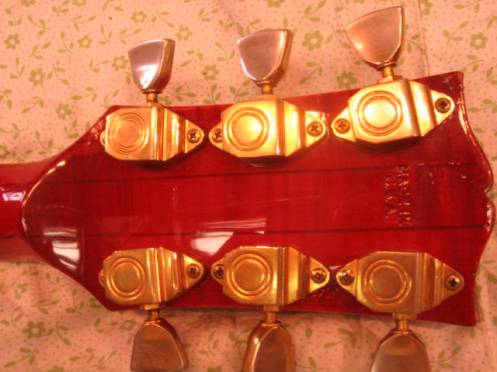

Lähikuva kiristimistä.

Mikrofonit ovat todella massiiviset.

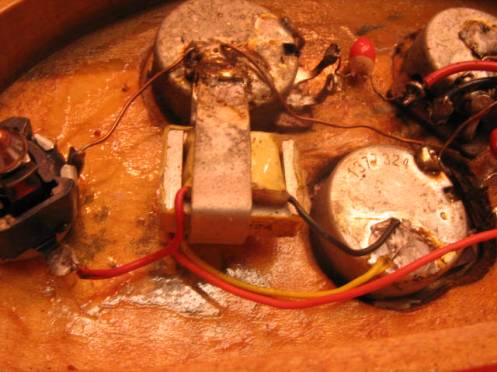

Matalaimpedanssi-mikrofoneista johtuen komponentit poikkeavat totutuista. Volumetpotentiometrit ovat 2,5 kOhm, kun taas myöhemmässä humbuckerversiossa ne ovat 300 kOhm. Lisäksi kytkennässä on mukana kela, jota ei yleensä käytetä. Potentiometrin koodista 137 324 voidaan nähdä että kyseessä on CTS:n potentiometri, valmistettu viikolla 24 vuonna 1973.

Gibsonin kytkentäkaavioita löytyy osoitteesta

http://www.gibson.com/Service/Tech/Schematics/

Nauhojen hionnan…

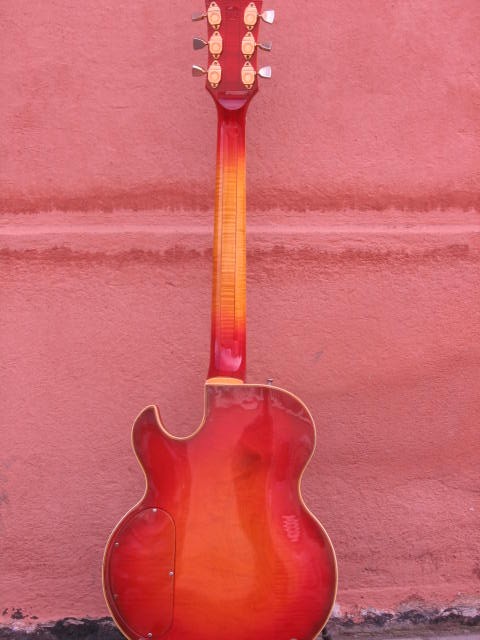

…ja säätöjen jälkeen kitara on valmis käyttöön entistä ehompana.

Summary: The neck of this ’73 Gibson L5S had been broken and badly repaired.The old glue was scraped away. The glue line was filled with matcing epoxy and finished with oil colours. The neck was sprayed with cherry red dye and finished with nitrocellulose laquer.

About these ads

~ Kirjoittanut mrtapsa : 20.05.2012.

3 vastausta to “GIBSON L5S”

  1. Upeasti entisöity ja havainnollistettu selvin kuvin.

  2. Hei Tapsa!

    Käytätkö tuohon epoksin värjäämiseen petsijauhetta vai jotain tiettyä väripastaa?

    Kiitos muuten blogistasi, informatiivinen ja täynnä hyviä vinkkejä!

    Terv. Markus
